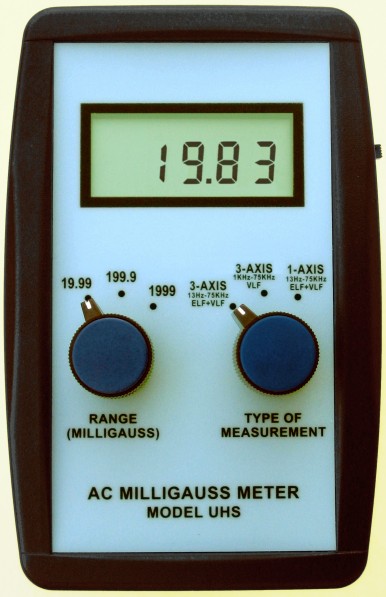

AC Milligauss Meter Model UHS



AC Milligauss Meter Model UHSAC Milligauss Meter Model UHS ---- $259
(бесплатная доставка)
трехосевой/одноосевой измеритель крайне низких и очень низких частот магнитного поля

Цифровой гауссметр для точного измерения переменного магнитного поля.







Информация об измерителе

Этот инструмент измеряет переменное магнитное поле в широком диапазоне частот от 13 Гц до 75 кГц (75000 Гц).Включает большинство крайне низких частот (т.е. частоты ниже 1 КГц) и очень низких частот (выше 1 КГц). Счетчик измеряет истинное трехосевое показание  величины поля переменного тока. Также есть два особых режима для более детального измерения: трехосевое измерение очень низких частот (только 1 кГц - 75 кГц) для определения силы более высоких частот поля и одноосевое измерение (13 Гц - 75 кГц) полной пропускной способности для определения основных направлений переменного магнитного поля. Эти специализированные измерения выбираются с помощью регулятора с надписью "Type of Measurement". Регулятор "Range" позволяет определить широкий диапазон напряженности поля: от 0,01 до 1999 миллигаусс.

Большинство измерений выполняется с помощью данных регуляторов в крайнем левом положении. Данная настройка предназначена для измерения истинной величины магнитного поля в широком диапазоне частот (крайне низкие и очень низкие частоты) до силы величиной в 19,99 миллигаусс. Если поле становится сильнее данной величины, то дисплей становится пустым, за исключением цифры 1 в крайнем левом положении - индикация нахождения вне рабочего диапазона. В данном случае нужно переключить левое положение на 199,9 (или 1999, если все еще вне рабочего диапазона).

Краткая инструкция:

Переведите включатель (на правой стороне) в верхнее положение. Поверните два регулятора в крайнее левое положение (19,99 и трехосевое измерение крайне низких и очень низких частот). Данная настройка предназначена для трехосевого измерения величины магнитного поля в миллигауссах (эквивалент RMS). Избегайте быстрых изменений положений измерителя, т.к. это вызывает дополнительный сигнал от магнитного поля Земли, который пропадет после прекращения движения измерителя. Как только вы начнете пользоваться данным измерителем, вы сразу поймете данный эффект. Если на дисплее показана только цифра 1 слева, то это значит, что настройки измерителя находятся вне рабочего диапазона. В данном случае нужно перевести регулятор в положение 199,9 или 1999.

Если правый регулятор установлен в положение трехосевое измерение очень низких частот (3-AXIS VLF), то измеритель покажет намного меньше данных или даже 0, т.к. данная настройка измеряет только высокочастотные поля (1кГц-75кГц), а не полный диапазон (13Гц-75кГц), который измеряется в положении трехосевое измерение крайне низких и очень низких частот "3-AXIS ELF + VLF". Третье положение правого регулятора - это одноосевое измерение полного диапазона (13Гц-75кГц), т.е. измерение магнитного поля только по одной оси, которое соответствует тонкой оси измерителя.

Когда батарейка разряжается, то на левой стороне дисплея появится дополнительная десятичная точка (decimal point). Снимите заднюю крышку для замены батарейки.



Полная инструкция:

Данный измеритель предназначен для точных измерений переменного магнитного поля в широком диапазоне частот от 13Гц до 75кГц. Данный диапазон включает большинство крайне низких частот (ELF <1кГц) и очень низких частот (VLF >1кГц). Измерения происходит в трехосевой проекции. Также есть два дополнительных измерения: трехосевое измерение только очень низких частот (VLF >1кГц) для измерения силы более высоких частот и одноосевое измерение полного диапазона (13Гц-75кГц) для определения основного направления переменного магнитного поля. Данные дополнительные измерения выбираются путем переключения регулятора “Type of measurement”. Регулятор “Range” позволяет измерять силу поля в диапазоне от 0,01 до 1999 миллигаусс.

Большинство измерений будет производиться в крайнем левом положении обоих регуляторов. Данная настройка предназначена для измерения истинной величины магнитного поля в самом широком диапазоне частот (ELF+VLF) силой до 19,99 миллигаусс. Если сила поля больше данного значения, то дисплей будет пустым за исключением цифры 1 в левом краю дисплея - это означает, что настройки измерения находятся вне рабочего диапазона. Для дальнейшего измерения нужно перевести левый регулятор в положение 199,9 или 1999 миллигаусс.

Для того, чтобы начать пользование измерителем, нужно перевести включатель (на правой стороне) вверх. При крайне левом положении обоих регуляторов измеритель будет показывать данные при силе поля до 19,99 миллигаусс. Вы заметите, что при быстром изменении положения измерителя, данные измерения на долю секунды повысятся. Это вызвано дополнительным сигналом магнитного поля Земли, сила которого около 500 миллигаусс. Обычно переменное поле не регистрируется данным измерителем, однако любое быстрое изменение положения измерителя приведет к временному обнаружению данного поля. Данный эффект особенно заметен в диапазоне до 19,99 миллигаусс. Для точных результатов сохраняйте стабильное положение измерителя и всегда ориентированное на линию измерения.  Например, если измеритель в вертикальном положении и выключатель указывает на северо-запад, то вы должны сохранять вертикальное положение измерителя и направление выключателя на северо-запад. При вращении или изменении направления данные измерения повысят свои значения, но сразу скорректируются при стабилизировании положения измерителя. Также данные будут завышены рядом с намагниченным металлом.

Если регулятор “Type of measurement" находится в центральном положении, то измерения будут проводиться в трехосевом направлении очень низких частот (VLF >1кГц). Обычно видео дисплеи и флуоресцентные лампы большую часть излучения испускают именно на высоких частотах. Пожалуйста, запомните 3 фактора при измерении данных высоких частот: 1) Данные измерений очень низких частот (VLF) должны быть меньше данных, полученных в позиции трехосевое измерение крайне низких и очень низких частот (“3-AXIS ELF + VLF”). 2) Центральное положение данного регулятора слабо чувствительно к полям с частотой 60Гц, хотя оно должно вообще не регистрировать частоты менее 1кГц. Отторжение (rejection) 400:1. Это значит, что поле силой 400 миллигаусс при частоте 60Гц в данном режиме будет отображаться как 1 миллигаусс, соответственно при 200 миллигауссах и 60Гц в режиме VLF сила будет 0,5 миллигаусс. 3) Если данные измерений в положении ELF + VLF (левое положение регулятора) очень высоки, то данные центрального положения (VLF) могут быть неправильные , когда регулятор "Range" установлен в более низкое значение. Особенно, если данные измерений в положении ELF + VLF более 40 миллигаусс, то при режиме VLF-only (центральное положение регулятора) не следует переводить регулятор "Range" на значение 19,99. Нужно оставить значение 199,9. Соответственно, если в положении ELF + VLF значение превышает 400 миллигаусс, в режиме VLF используйте правое положение регулятора "Range" (1999). Иначе, данные измерения режима VLF могут быть недостоверными.

Когда регулятор “Type of measurement” находится в правом положении, то включается одноосевой режим измерения крайне низких и очень низких частот (1-AXIS  ELF + VLF). Одноосевой датчик находится по центру за черной панелью верхней поверхности, т.е. "крыши" измерителя. Данное измерение используется для определения самого сильного направления поля. К сожалению, это не точно соответствует направлению поля от источника. Самое сильное направление поля может дать лишь некоторую информацию о направлении всего поля от источника (конвенция Эдварда Липера).

Для справки, два других магнитных датчика находятся: 1) на правой стороне "крыши" измерителя (в данной позиции датчик улавливает направление сверху вниз). 2) на левой стороне "крыши" измерителя. Если вы находитесь очень близко к источнику, то все три датчика будут на разном расстоянии от него, т.е. данные будут зависеть от положения измерителя. Для измерения поля, чей источник находится в двух метрах от измерителя, положение измерителя роли не играет.

Точность: погрешность измерителя +/-3%  в диапазоне частот 45Гц-5кГц. В определенных положениях измерителя и при определенных частотах погрешность может увеличиться до 7% (например, при силе поля 10 миллигаусс, данные измерений могут быть в диапазоне от 9,3 до 10,7 миллигаусс, хотя все же большинство показаний будет в диапазоне 9,7-10,3). Обратите внимание, что точность указана для синусовых волн на диапазоне частот от 45Гц до 5кГц. Другие производители могут указать погрешность только на 60Гц, т.к. большинство таких моделей имеет погрешность более 10% при частоте более 100Гц. AC Milligauss Meter Model UHS благодаря наличию новейших схем не имеет такой проблемы, правда если вы измеряет сигнал, который одновременно сильнее 100 миллигаусс и частота более 10кГц, то может возникнуть дополнительная небольшая +/- погрешность. Чтобы произвести такое поле, нужен необычный генератор. При приближении к источникам сильных полей, показатели которых в режимах ELF + VLF или VLF более 1000 миллигаусс, вы можете столкнуться с некоторыми проблемами. Данный измеритель работает на определении абсолютной величины магнитного поля в 3 осях (1 оси) и за тем на определении среднего по времени значения. Средние значения масштабируются в единицы RMS. Чувствительность измерения падает на половину при измерении на пороговых частотах (13Гц или 75кГц). При трехосевом измерении только очень низких частот максимальная погрешность равно +/- 7%, а чувствительность падает на половину при 1кГц и 75кГц.
